Разборка и сборка заднего полого вала с задней муфтой свободного хода

Разборка

Разборка и сборка заднего полого вала с задней муфтой свободного хода

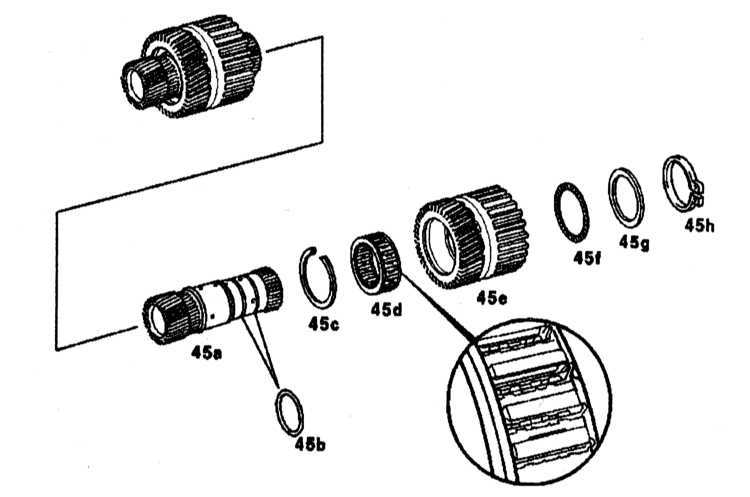

 Разборка и сборка заднего полого вала с задней муфтой свободного хода Mercedes-Benz W140

45a — Полый вал
45b — Уплотнительное кольцо
45c — Стопорное кольцо
45d — Муфта свободного хода

45e — Задняя солнечная шестерня с внутренней опорой сцепления К3
45f — Упорный игольчатый подшипник
45g — Прокладка
45h — Блокировочное кольцо


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините корпус трансмиссии от корпуса гидротрансформатор.
2. Снимите многодисковые сцепления К1, К2 и К3.
3. Снимите блокировочное кольцо (45h), прокладку (45g) и упорный игольчатый подшипник (45f) с полого вала (45a).
4. Снимите заднюю солнечную шестерню (45e) вместе с внутренней опорой сцепления К3 и заднюю муфту свободного хода (45d).
5. Снимите стопорное кольцо (45c) с муфты свободного хода (45d).
6. Снимите муфту свободного хода с солнечной шестерни.

Сборка

Сборка проводится в порядке, обратном разборке. Проверьте правильность установки стопорных колец. Проверьте их и, если необходимо, замените их. Упорная шайба муфты свободного хода (45d) должна расположиться в направлении к стопорному кольцу (45c).
