3.3.4. Разборка и проверка деталей двигателя
3.3.4.1. Разборка двигателя
Двигатель V6
1 – корпус термостата, 2 – термостат, 3 – водяной насос, 4 – крышка механизма газораспределения, 5 – штуцер обводного шланга, 6 – впускной коллектор, 7 – упорная пластина распределительного вала, | 8 – шестерня распределительного вала, 9 – шестерня коленчатого вала, 10 – маховик, 11 – подшипник, 12 – заднее уплотнительное кольцо, 13 – привод масляного насоса, 14 – крышка коренного подшипника, 15 – масляный насос |

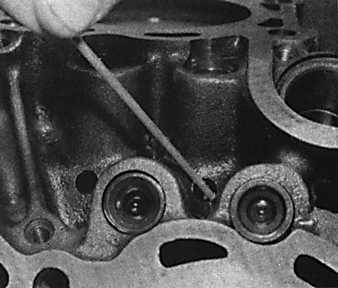

Изогнутая проволока для извлечения толкателей клапанов
Если есть возможность – установить двигатель на стенд, если нет, – установить таким образом, чтобы двигатель не мог быть поврежден при отвинчивании туго затянутых гаек и болтов.
При разборке очень важно соблюдать чистоту, чтобы не допустить загрязнения разобранных компонентов. Прежде, чем приступать к разборке, очистить двигатель снаружи с помощью керосина или, если очень загрязнен растворителем.
При отсутствии специального стенда для разборки двигателя, произвести разборку на деревянной подставке. Нельзя производить разборку непосредственно на бетонном полу, так как частицы бетона станут источником загрязнения.
Когда детали сняты с двигателя, промыть их в керосине. Никогда не погружать в керосин детали, имеющие внутренние смазочные каналы, подобные детали следует тщательно протереть тканью, смоченной в керосине, а смазочные каналы почистить проволочным тросиком.
Мелкие детали рекомендуется хранить в подходящих емкостях, таким образом, детали не потеряются, и их не придется искать при последующей сборке.
При разборке двигателя сохранять старые прокладки, они послужат образцом для изготовления прокладок, в случае отсутствия новых готовых прокладок.
Несмотря на то, что нижеперечисленные детали можно снять отдельно, т.е. не снимая двигателя, рекомендуется снимать их во время демонтажа двигателя после того, как двигатель снят:
– карбюратор или компоненты системы впрыска топлива;
– распределитель зажигания;
– топливный насос;
– водяной насос;
– генератор переменного тока;
– насос усилителя рулевого управления (при отсоединении от системы).
Предупреждение
Описана разборка карбюраторного двигателя. Разборка двигателей на моделях с впрыском топлива производится подобным образом с учетом того, что при снятии деталей системы впрыска топлива следует обращать внимание на точное местоположение деталей, чтобы впоследствии они могли быть правильно установлены на их прежние места.
