Блокировочная муфта повышающего планетарного ряда (Со) – соединяет водило и солнечное колесо повышающего ряда.
Тормоз повышающего ряда (Во) -останавливает солнечное колесо повышающего ряда.
Муфта №1 свободного хода повышающего ряда (F1) – при включенном тормозе второй передачи запрещает вращение против часовой стрелки солнечных шестерен переднего и заднего планетарных рядов.
Муфта переднего хода (С1) – соединяет входной вал и эпицикл переднего планетарного ряда.
Тормоз второй передачи (В2) – останавливает наружное кольцо муфты свободного хода №1, таким образом, запрещая вращение солнечных шестерен переднего и заднего планетарных рядов против часовой стрелки.
Тормоз 1-й передачи и заднего хода (В3) – останавливает водило заднего планетарного ряда.
Муфта свободного хода №2 (F2) – запрещает вращение водила заднего планетарного ряда против часовой стрелки.
Муфта прямой передачи (С2) – соединяет входной вал и солнечные шестерни переднего и заднего планетарных рядов.
Тормоз обеспечения режима торможения двигателем на второй передаче (В1) – останавливает вращение солнечных шестерен переднего и заднего планетарных рядов.
Муфта свободного хода повышающей передачи (Fo) – при запуске двигателя соединяет солнечную шестерню повышающего планетарного ряда и водило повышающего планетарного ряда.

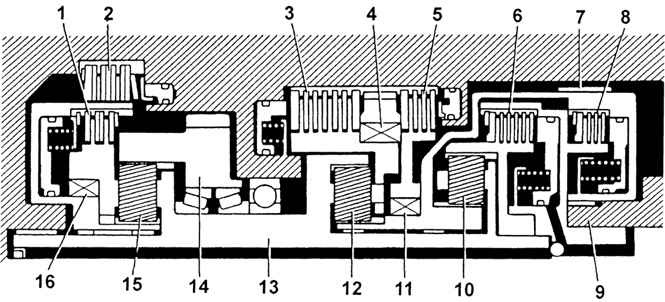

 | Рис. 3.74 . Планетарный механизм: 1 – блокировочная муфта повышающего планетарного ряда (Со); 2 – тормоз повышающего планетарного ряда (Во); 3 – тормоз первой передачи и передачи заднего хода (В3); 4 – муфта свободного хода №2 (F2); 5 – тормоз второй перед |
