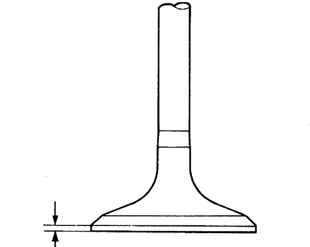

Рис. 2.273 . Толщина тарелки клапана |

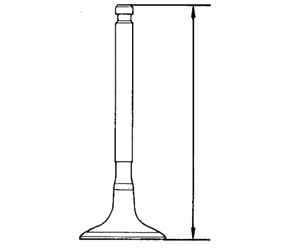

Рис. 2.274 . Длина клапана |
ПРИМЕЧАНИЕ После перешлифовки проверьте общую длину клапана. Затем фрезой из твердого сплава с углом конуса 45° прошлифуйте седла клапанов, сняв минимальный слой металла только для очистки рабочих фасок седел. Проверьте правильность посадки клапана в седло. Нанесите тонкий слой белил на фаску клапана. Прижмите рабочую фаску клапана к седлу, но не вращайте клапан. Затем уберите клапан и осмотрите седло и фаску клапана. |

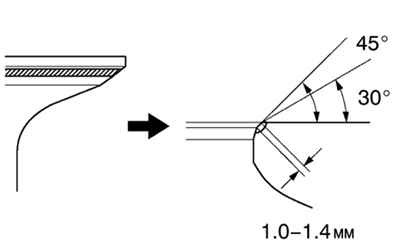

Рис. 2.275 . Схема перешлифовки седла фрезой с углом конуса 30° и 45° |
Рис. 2.276 . Схема перешлифовки седла фрезой с углом конуса 75° и 45° |
