Регулировка положения замка капота

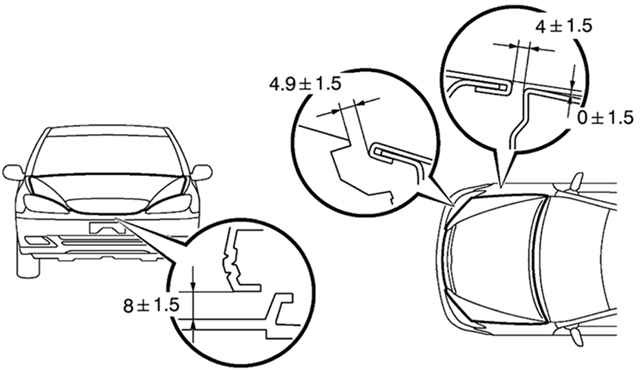

 | Рис. 8.17 . Допуски величины зазоров капота |
Осмотрите капот и проверьте, чтобы величина зазоров проемов капота находилась в пределах допусков, обозначенных на рисунке 8.17.
| ПРИМЕЧАНИЕ Величина допусков дана в мм. |
Если величина зазоров отличается от указанной, отрегулируйте положение капота.

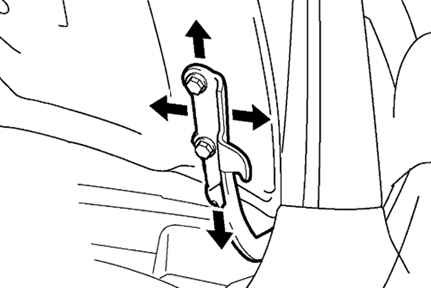

 | Рис. 8.18 . Регулировка положения капота |
Откройте капот, ослабьте болты крепления рычагов капота со стороны крышки и отрегулируйте положение капота ( рис. 8.18).
Момент затяжки болтов крепления: 26 Н·м.

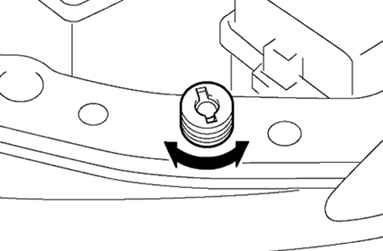

 | Рис. 8.19 . Регулировочный винт высоты закрытой крышки капота |
Закройте капот, проверьте величину зазора закрытой крышки капота и, если надо, отрегулируйте ее по высоте, вращая регулировочные винты, расположенные на кузове автомобиля ( рис. 8.19).
Если необходимо, отрегулируйте также положение замка капота.

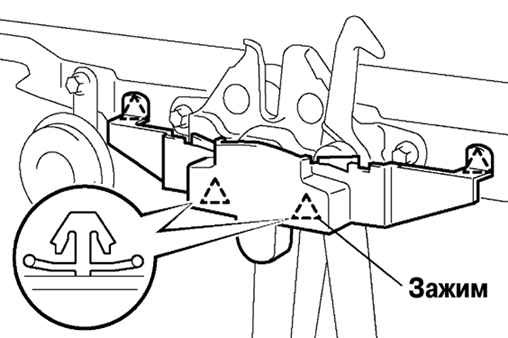

 | Рис. 8.20 . Снятие рычага разблокировки капота |
Оберните конец отвертки пластырем и, освободив зажимы крепления рычага разблокировки капота, снимите рычаг ( рис. 8.20).
| ПРИМЕЧАНИЕ Зажимы рычага разблокировки нельзя использовать повторно, поэтому при установке рычага замените их новыми. |
