Регулировка скобы замка
| ПРИМЕЧАНИЕ Процедуры регулировки левых и правых передних дверей одинаковы. |

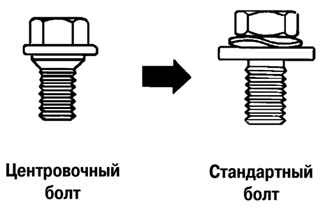

 | Рис. 8.8 . Центровочный и стандартный болты |
| ПРИМЕЧАНИЕ В связи с тем, что при регулировке дверей нельзя использовать центровочные болты, которыми крепятся дверные петли, замените их болтами с шайбами (стандартные болты). |

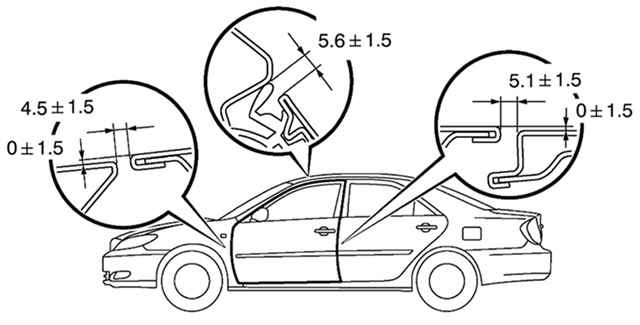

 | Рис. 8.9 . Допуски величины зазоров дверных проемов |
Осмотрите передние двери и проверьте, чтобы величина зазоров дверных проемов находилась в пределах допусков, обозначенных на рисунке 8.9.
| ПРИМЕЧАНИЕ Величина допусков дана в мм. |
Если величина зазоров отличается от указанной, отрегулируйте положение дверей.

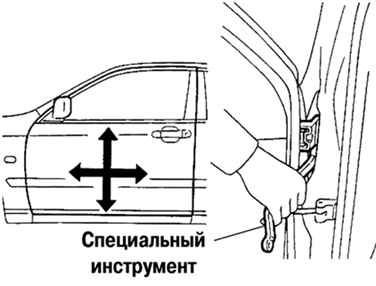

 | Рис. 8.10 . Регулировка продольно-вертикального положения передней двери |
Применив специальный инструмент 09812-00010, ослабьте крепление дверных петель и отрегулируйте положение дверей в вертикальном и продольном положениях ( рис. 8.10).
Момент затяжки регулировочных болтов: 26 Н·м.

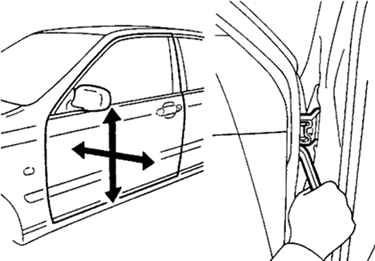

 | Рис. 8.11 . Регулировка поперечно-вертикального положения передней двери |
Если необходимо, отрегулируйте так же поперечно-вертикальное положение дверей ( рис. 8.11).
Момент затяжки регулировочных болтов: 26 Н·м.
