Регулировка скобы замка
| ПРИМЕЧАНИЕ Процедуры регулировки левых и правых задних дверей одинаковы. |

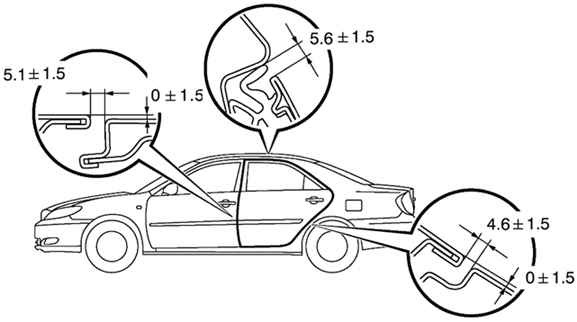

 | Рис. 8.13 . Допуски величины зазоров дверных проемов |
Осмотрите задние двери и проверьте, чтобы величина зазоров дверных проемов находилась в пределах допусков, обозначенных на рисунке 8.13.
| ПРИМЕЧАНИЕ Величина допусков дана в мм. |
Если величина зазоров отличается от указанной, отрегулируйте положение дверей.
Отсоедините ближайший к центральной стойки пистон крепления отделки порога задней двери.
Отсоедините ближайший к центральной стойке пистон крепления отделки порога передней двери.
Снимите отделку центральной стойки.

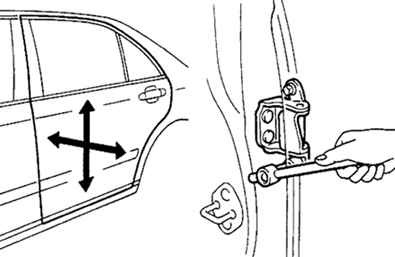

 | Рис. 8.14 . Регулировка продольно-вертикального положения задней двери |
Ослабьте крепление дверных петель и отрегулируйте положение дверей в вертикальном и продольном положениях ( рис. 8.14).
Момент затяжки регулировочных болтов: 26 Н·м.

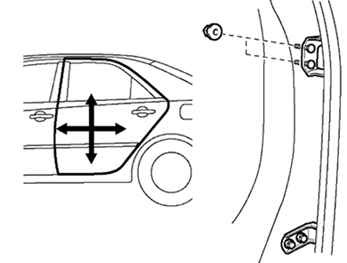

 | Рис. 8.15 . Регулировка поперечно-вертикального положения задней двери |
Если необходимо, отрегулируйте также поперечно-вертикальное положение дверей ( рис. 8.15).
Момент затяжки регулировочных болтов: 26 Н·м.
