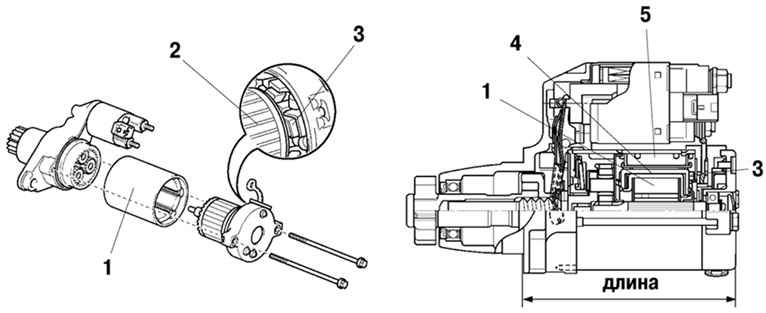

Рис. 2.33 . Компоненты стартера: 1 – якорь ; 2 – ярмо ; 3 – щетка; 4 – постоянный магнит; 5 – торцевой коллектор |
Рис. 2.34 . Сравнительная схема обычного и PS cтартеров: 1 – якорь; 2 – щетка; 3 – коллектор; 4 – торцевой коллектор; 5 – проводник квадратного сечения; 6 – проводник круглого сечения |

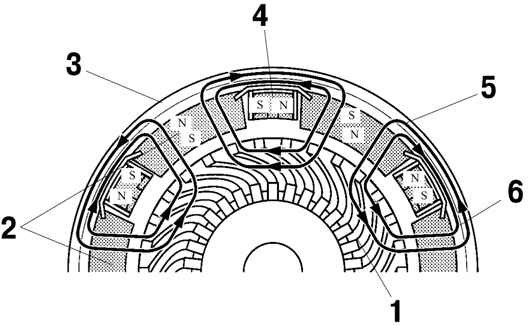

Рис. 2.35 . Поперечное сечение ярма стартера: 1 – ярмо; 2 – межполюсные магниты; 3 – якорь; 4 – главные магниты; 5 – магнитный поток главных магнитов; 6 – магнитный поток от взаимодействия главных и межполюсных магнитов |
