 | Рис. 3.24 . Места нанесения консистентной смазки на корпус поршня |
Смажьте детали поршня литиевой консистентной смазкой (места нанесения смазки показаны стрелками на рисунке 3.24).
Установите поршень с пружиной в цилиндр.
| ВНИМАНИЕ Следите за тем, чтобы не повредить внутреннюю часть корпуса цилиндра. |
Установите упорную пластину на толкатель.
Установите толкатель в корпус цилиндра.

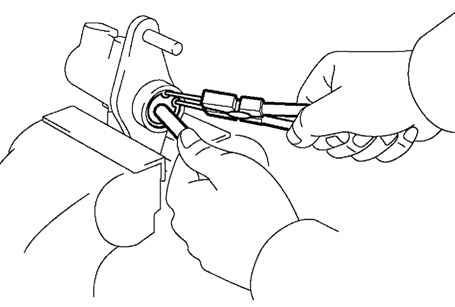

 | Рис. 3.23 . Снятие стопорного кольца |
Утапливая стержень поршня, с помощью клещей для снятия и установки стопорных колец установите стопорное кольцо (см. рис. 3.23).
Установите чехол на корпус цилиндра.
Установите контргайку толкателя.
Временно установите вилку толкателя с контргайкой на толкатель.
Установите входной штуцер и новое уплотняющее кольцо.

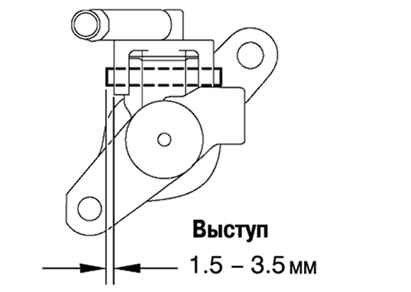

 | Рис. 3.25 . Схема установки шлицевого пружинного штифта |
Используя бородок с тонким жалом (5 мм) и молоток, установите шлицевой пружинный штифт ( рис. 3.25).
