Механизм привода клапанов

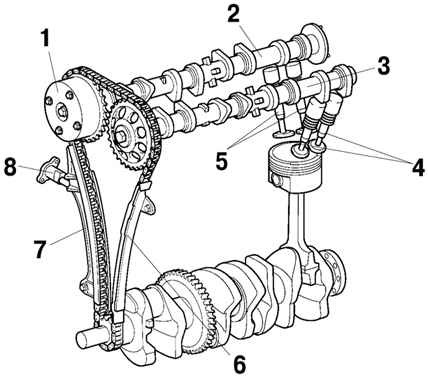

Распредвал привода клапанов Впускные и выпускные клапаны Цепь привода механизма газораспределения Натяжитель цепи Рис. 2.12 . Схема работы механизма привода клапанов: 1 – регулятор VVT-i; 2 – распредвал привода впускных клапанов; 3 – распредвал привода выпускных клапанов; 4 – в...

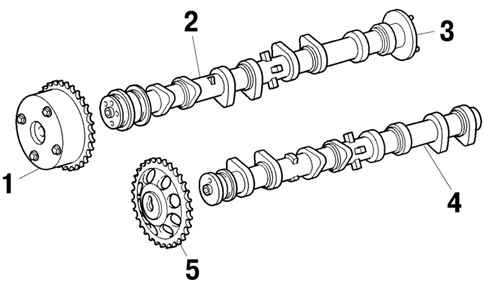

Рис. 2.13 . Распредвал привода клапанов: 1 – регулятор VVT-i; 2 – распредвал привода впускных клапанов; 3 – ротор синхронизации; 4 – распредвал привода выпускных клапанов; 5 – звездочка привода распредвала Распредвал привода впускных клапанов имеет ротор синхронизации, который обесп...

Впускные и выпускные клапаны с увеличенной рабочей поверхностью клапана применяются для улучшения газопотока на впуске и выпуске. Штоки клапанов уменьшенного диаметра применяются для снижения сопротивления потоку на впуске и выпуске и для снижения веса клапанов. Наряду с увеличенной высотой подъема...

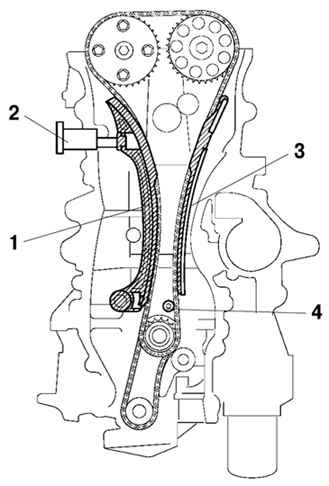

Рис. 2.15 . Цепь привода механизма газораспределения: 1 – направляющий башмак цепи; 2 – натяжитель цепи; 3 – успокоитель цепи; 4 – маслоразбрызгивающее сопло Применяется роликовая цепь с шагом 8 мм. Цепь привода механизма газораспределения смазывается маслоразбрызгивающим соплом. ...

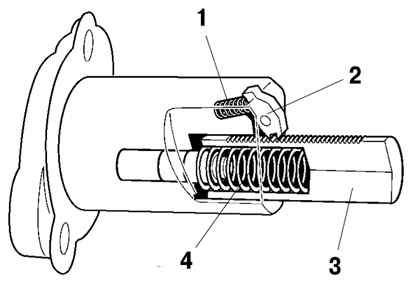

Рис. 2.16 . Натяжитель цепи: 1 – пружина кулачка; 2 – кулачок; 3 – плунжер; 4 – пружина Натяжитель цепи использует пружину и давление масла для постоянного поддержания надлежащего натяжения цепи. Натяжитель цепи снижает шум, производимый цепью. Также используется храповой механизм. ...
