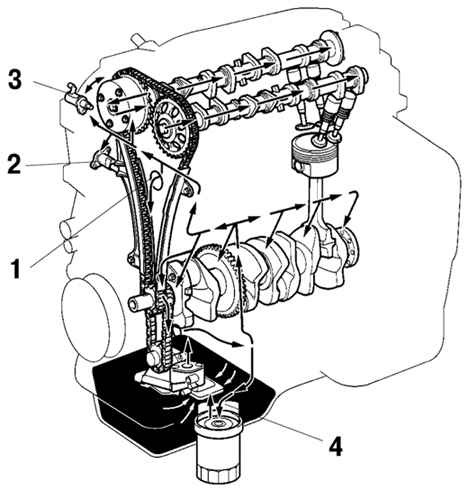

Система смазки

Масляный насос Система смазки работает под давлением, масло проходит через масляный фильтр. Масляный насос с шестернями трохоидального зацепления приводится цепью от коленчатого вала. Масляный фильтр расположен снизу на картере, чтобы улучшить эксплуатационную надежность. В связи с применением...

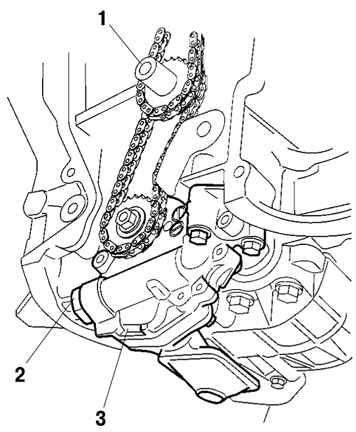

Рис. 2.18 . Масляный насос: 1 – коленчатый вал; 2 – предохранительный вал; 3 – масляный насос Масляный насос с шестернями трохоидального зацепления приводится цепью от коленчатого вала и компактно расположен под крышкой цепи привода механизма газораспределения. Трение снижено посред...
