Топливная система

Общие сведения Топливная система без возврата топлива в бак Топливная форсунка Топливный насос ...

Рис. 2.28 . Топливная система автомобиля Camry: 1 – топливная форсунка; 2 – гаситель пульсаций; 3 – топливный насос; 4 – топливный бак Топливная система без возврата топлива в бак используется для снижения выделения паров топлива. Применяется компактный топливный насос, в котором то...

Эта система используется для снижения выделения паров топлива. Как показано ниже, объединение топливного фильтра, регулятора давления и датчика уровня топлива в блоке топливного насоса позволило отказаться от возврата топлива от двигателя и предотвратить повышение температуры в топливном баке. ...

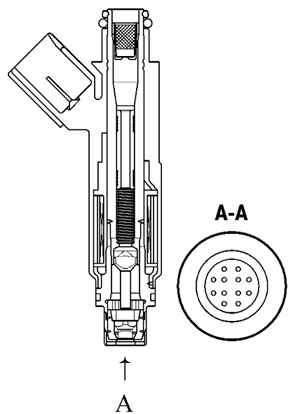

Рис. 2.30 . Топливная форсунка Применяется компактная топливная форсунка ( рис. 2.30) с 12-ю отверстиями с высокой степенью распыления топлива. ...

Рис. 2.31 . Компоненты топливного насоса: 1 – регулятор давления топлива; 2 – датчик уровня топлива; 3 – фильтр топливного насоса; 4 – топливный насос; 5 – сетчатый фильтр Применяется компактный топливный насос (см. рис. 2.31), в котором топливный фильтр, регулятор давления и датчик...
