Общие сведения

Система контроля выключения сцепления при пуске двигателя Прокачка гидропривода выключения сцепления Регулировка высоты положения педали сцепления Проверка свободного хода педали и зазора толкателя Регулировка свободного хода педали и зазора толкателя Проверка точки выключения сцепления ...

Рис. 3.2 . Расположение элементов системы контроля выключения сцепления при пуске двигателя: 1 - реле стартера; 2 - выключатель педали сцепления Эта система предотвращает пуск двигателя стартером при отпущенной педали сцепления. Таким образом, предотвращение пуска двигателя при вклю...

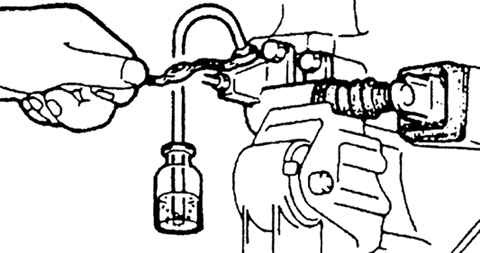

Рис. 3.4 . Слив рабочей жидкости гидропривода сцепления ВНИМАНИЕ Не допускайте попадания рабочей жидкости на окрашенные поверхности. При попадании рабочей жидкости на окрашенную поверхность смойте ее немедленно. Не смешивайте различные виды рабочей жидкости. Не используйте п...

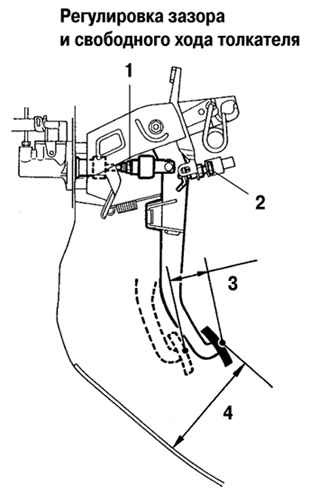

Осмотрите и отрегулируйте педаль сцепления. Для этого отогните ковер пола и проверьте высоту положения педали сцепления. Высота положения педали от пола: 159,0–169,0 мм. Если высота не соответствует указанной, отрегулируйте ее. Рис. 3.5 . Схема регулировки педали сцепления: 1 – регу...

Если установлена система автоматического регулирования скорости движения, отсоедините разъем выключателя сцепления. Нажмите педаль до момента, пока не почувствуете начало сопротивления сцепления. Свободный ход педали должен быть: 5.0–15.0 мм. Мягко нажимайте на педаль, пока сопротивление не н...

Снимите верхнюю часть приборной панели. Снимите левую нижнюю вставку приборной панели. Отсоедините воздуховод. Ослабьте контргайку и вращайте толкатель до достижения правильного свободного хода и зазора толкателя. Затяните контргайку. После регулировки свободного хода педали проверьте выс...

Затяните рычаг стояночного тормоза и установите стопор колеса. Запустите двигатель и оставьте его работать на холостом ходу. Не нажимая педаль сцепления, медленно переместите рычаг переключения передач в положение заднего хода до контакта шестерен. Постепенно нажимая на педаль сцепления, изме...
