Сцепление Ваз 1111 ОКА

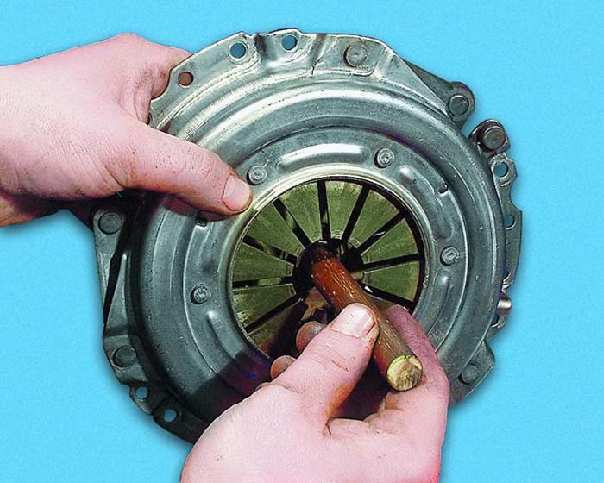

1. Установите оправку в отверстие нажимного диска.

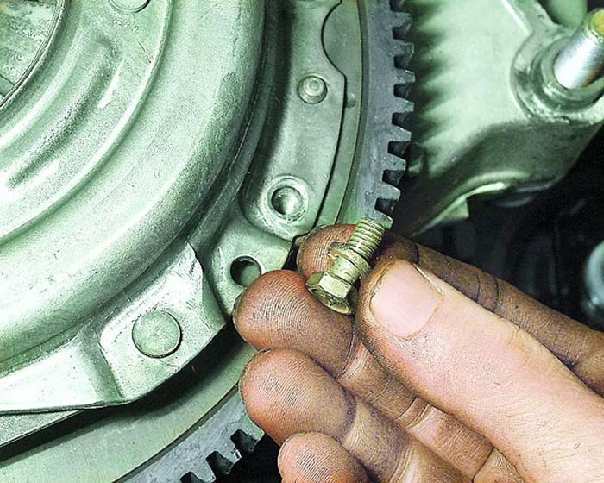

2. Зафиксируйте с помощью отвертки маховик от проворачивания и отверните шесть болтов крепления кожуха сцепления.

3. Обратите внимание: под головкой каждого болта установлена пружинная шайба.

4. Снимите кожух сцепления в сборе с нажимным и ведомым дисками. Придерживайте при этом ведомый диск, иначе он может выпасть.

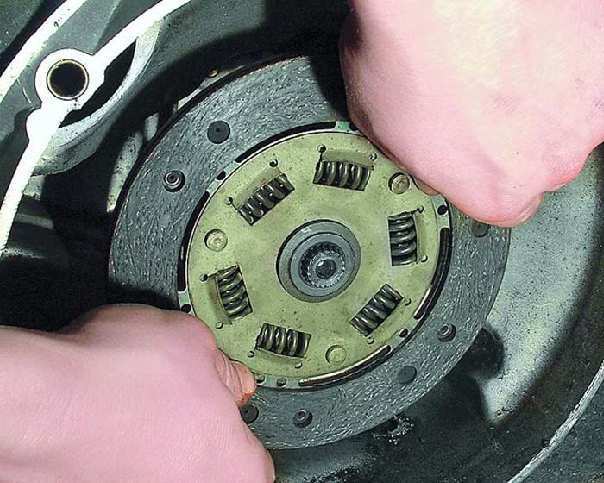

5. Трещины на деталях ведомого диска не допускаются. Проверьте состояние и износ фрикционных накладок 1. Если головки заклепок 2 углублены менее чем на 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск необходимо заменить.

6. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска, при сломанных пружинах диск необходимо заменить.

7. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если биение превышает 0,5 мм, замените диск.

8. Осмотрите рабочие поверхности трения маховика и нажимного диска, обратив внимание на возможное появление глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы.

9. Внешним осмотром оцените состояние деталей кожуха и нажимного диска; замените их в сборе при обнаружении: ослабления заклепочных соединений деталей кожуха...

10. ...трещин на диафрагменной пружине...

11. ...трещин и следов износа опорных колец нажимной пружины...

12. ...перекоса лепестков пружины (места контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости) и чрезмерного их износа в местах контакта с подшипником (износ не должен превышать 0,8 мм).

13. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали.

14. Обратите внимание, что при установке ведомого диска более выступающая часть его ступицы должна быть направлена в сторону нажимной пружины.

15. Вставьте центрирующую оправку в шлицы ведомого диска со стороны нажимной пружины.
