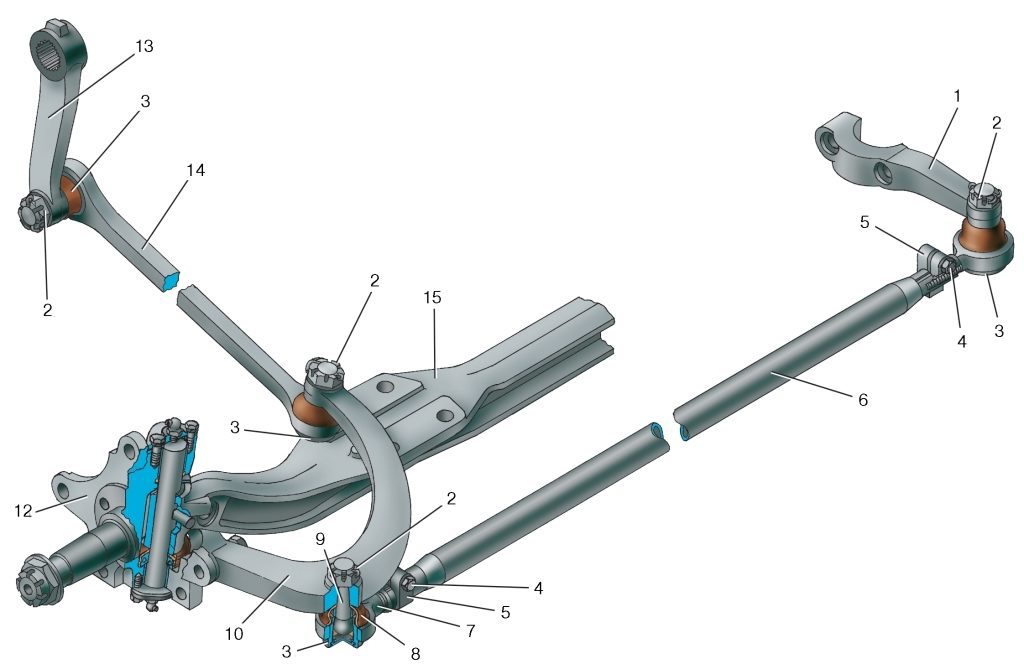

Рис. 6.21. Балка передней подвески и рулевые тяги: 1 — правый поворотный рычаг; 2 — гайка; 3 — шаровой шарнир; 4 — болт; 5 — хомут; 6 — поперечная рулевая тяга; 7 — наконечник рулевой тяги; 8 — уплотнитель шарового шарнира; 9 — палец шарового шарнира; 10 — левый поворотный рычаг; 11 — шкворень; 12 — поворотный кулак; 13 — сошка; 14 — продольная рулевая тяга; 15 — балка передней подвески |

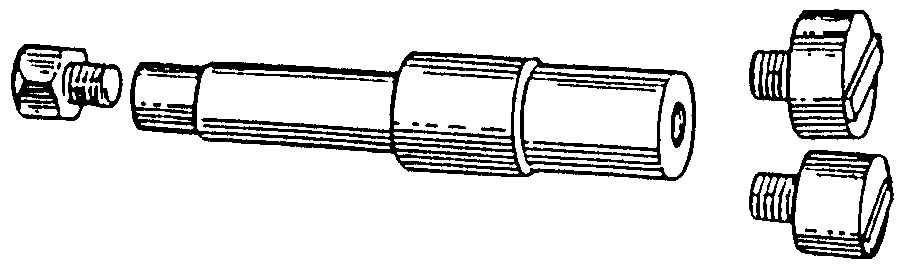

Рис. 6.20. Ступица переднего колеса: 1 — тормозной диск; 2 — внутренний подшипник; 3 — цифра поворотного кулака; 4 — шайба; 5 — гайка; 6 — ступица; 7 — колпак ступицы; 8 — наружный подшипник; 9 — сальник; 10 — крышка шкворня; 11 — балка передней подвески; 12 — клин; 13 — уплотнитель подшипника; 14 — упорный подшипник; 15 — шкворень; 16 — поворотный кулак; 17 — уплотнительное колесо; 18 — втулка шкворня; 19 — пресс-масленка |
