При неисправности тягового реле шестерня в стартере не притягивается к зубчатому ободу маховика. Из-за этого стартер не может проворачивать вал двигателя. Этот дефект встречается чаще, чем выходит из строя сам двигатель стартера. Проверка в установленном состоянии Снятие Установка14.1.10. Тяговое реле
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выключите передачу, установите рычаг переключения передач в нейтральное положение. 2. Кратковременно зашунтируйте вспомогательным проводом на стартере клемму 30 (толстый положительный провод) и клемму 50 (тонкий провод, идущий к замку-выключателю зажигания и приборов), шестерня привода стартера должна быстро перемещаться вперед и привести в действие стартер. Если этого не происходит, отвинтите стартер и замените реле.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите стартер и повторите его проверку в снятом положении с использованием аккумуляторной батареи. В качестве подводящей линии к клемме 50 стартера подходит провод для подключения стартера к вспомогательной (вне автомобиля) аккумуляторной батарее. Если шестерня быстро перемещается вперед, не запуская стартер, отремонтируйте стартер в автомастерской. 2. Если шестерня не перемещается быстро вперед, отвинтите и замените тяговое реле.
ПОРЯДОК ВЫПОЛНЕНИЯ

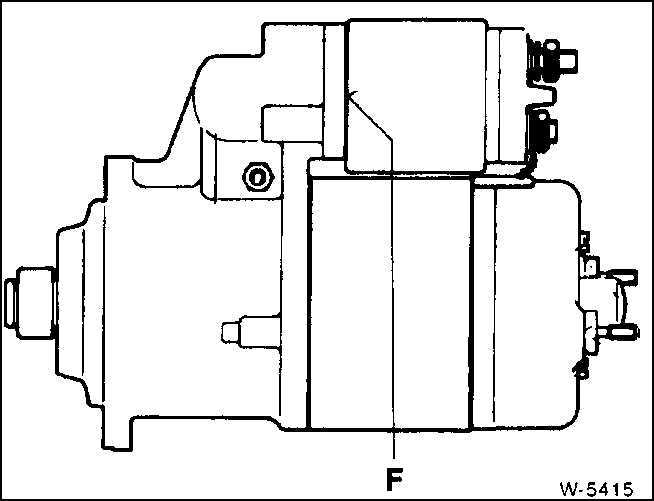

1. Загерметизируйте разделительный шов (F) подходящим уплотнительным материалом. 2. Подвесьте тяговое реле на вильчатый рычаг в стартере, затем привинтите тяговое реле. 3. Привинтите провод, идущий к тяговому реле. 4. Снова проверьте стартер, как описано выше. 5. Установите стартер.
